液氮低溫管路-定製液氮真空軟管詳細產品說明、介紹_raybey雷竞技官网杜瓦瓶
低溫管道

液氮真空軟管

型       號   DN10~DN100
參       數

工作壓力:根據用戶需要設計

設計溫度:-196℃/-270℃

工作介質:LO2、LN2 、LAr 、LH2

內(nei) 、外管材質:SUS304

結構形式:高真空多層絕熱

夾層壓力:<0.004Pa

管道真空漏率:<2*10-10Pa L/S

液氮低溫管道主要是用於(yu) 液氮、液氫、液氧、等低溫液體(ti) 輸送的常用低溫管道，主要結構采用304不鏽鋼無縫管製造。在應用上分為(wei) 兩(liang) 種，用於(yu) 幹路管道鋪設的一般使用低溫硬管，在支路或者終端應用上一般使用低溫軟管。所以低溫管道一般分為(wei) 硬管和軟管兩(liang) 種。硬管的生產(chan) 工藝主要是真空夾套和夾層保溫生產(chan) 工藝，這樣大大提高了液氮管道和低溫管道的保溫性能。

用於(yu) 幹路的低溫液體(ti) 傳(chuan) 輸，包裝低溫液體(ti) 傳(chuan) 輸的有效性。低溫軟管一般使用不鏽鋼波紋管製造，用於(yu) 終端使用，拆卸方便，有真空軟管和普通保溫軟管兩(liang) 種。使用不鏽鋼波紋管製作，主要是為(wei) 了做好低溫軟管的延展性和管路外部的伸縮補償(chang) ，一般在低溫波紋軟管的外部再做一層不鏽鋼纏繞層，保證其使用耐久度。

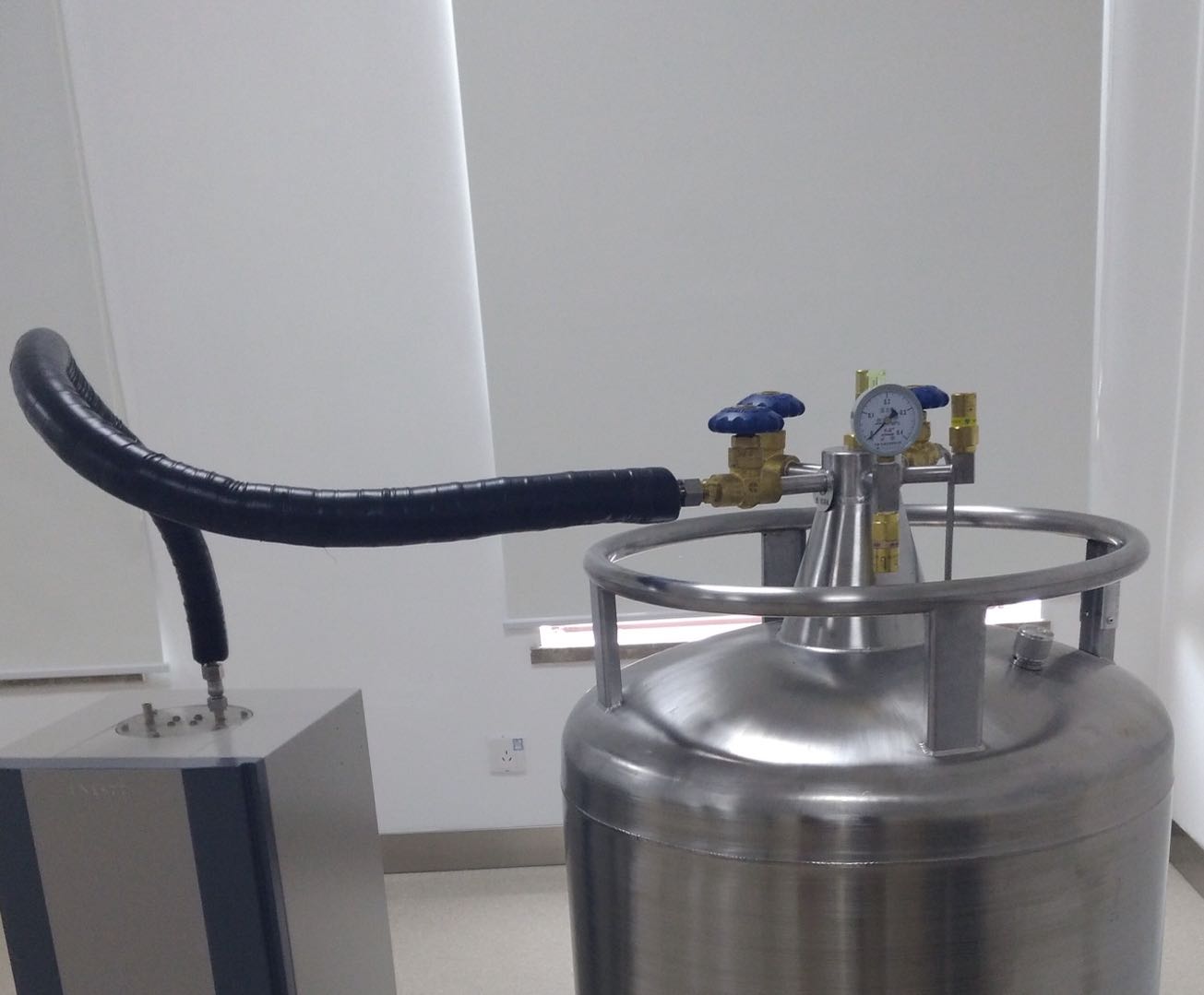

用途最為(wei) 廣泛的是配套液氮罐及杜瓦瓶使用的液氮輸出使用的低溫管路、為(wei) 各種深冷處理機補液的液氮低溫管道、為(wei) 液氮低溫切削係統配套的帶噴頭的液氮低溫管路、以及整套的低溫補液係統配套的液氮管道係統等。這些常用的液氮低溫管道一般都配套使用的是普通液氮低溫軟管，采用保溫工藝製作，具有保溫性能，兩(liang) 端接口拆卸方便，是最常用的應用方法。


一般補液使用的杜瓦瓶或者液氮罐出口即標準CGA295接口，可直接凹口內(nei) 螺紋液氮低溫軟管，液氮低溫軟管有保溫套裝提供保溫措施，軟硬度適中，方便拆卸，另一端接設備使用端：比如應用設備的入口電磁閥、幹細胞庫的補液入口、深冷處理機液氮入口、液氮低溫切削係統、液氮低溫粉碎機、汽化器入口等。非標接口也可以提供轉接或者定製接頭。


使用真空低溫硬管或低溫軟管的幹路管路，一般客戶接口會(hui) 需要使用法蘭(lan) 接口，根據客戶需求定製法蘭(lan) 接口。


液氮低溫管道技術參數：


真空軟管係列
管道
規格（mm）		 通徑 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
內管102020253240506580100
外管344052648484104125150185
工作壓力  根據用戶需要設計≤3.2MPa
設計溫度 -196℃/-270℃
工作介質 LO2、LN2 、LAr 、LH2
內、外管材質 SUS304
結構形式 高真空多層絕熱
夾層壓力 ＜0.004Pa
管道真空漏率 ＜2*10-10Pa L/S




真空硬管係列
管道
規格（mm）		 通徑 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150
內管2025323845577689108133159
外管768989108108114133159168219245
工作壓力  根據用戶需要設計
設計溫度 -196℃/-270℃
工作介質 LO2、LN2 、LAr 、LH2 、LNG
內、外管材質  06Cr19Ni10、SUS304 (可根據用戶要求選擇內管材質）
結構形式 高真空多層絕熱
夾層壓力 ＜0.004Pa
管道真空漏率 ＜2*10-10Pa L/S



   液氮管道

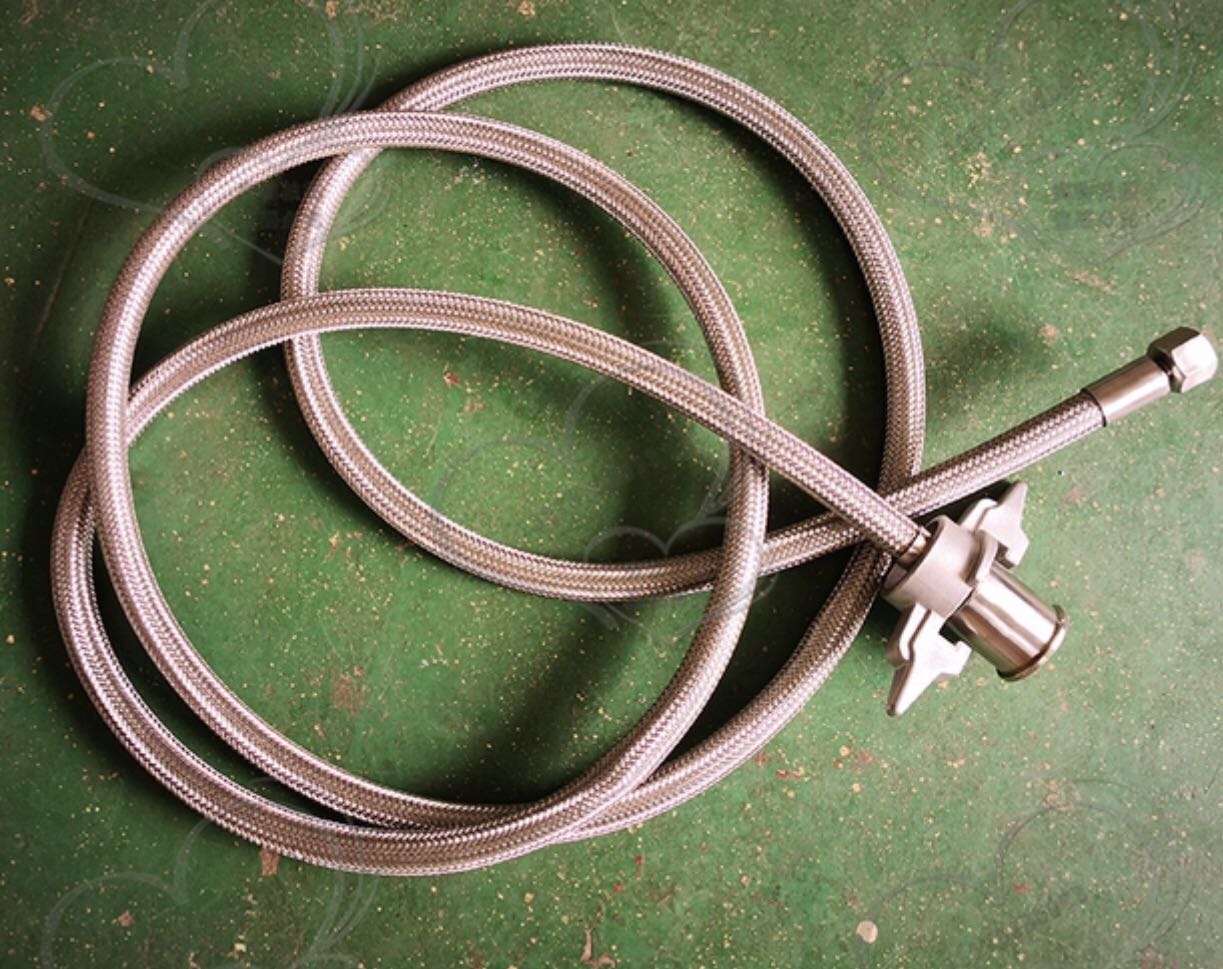

用於低溫槽車充灌的低溫軟管（帶羊角卡扣）


 液氮軟管

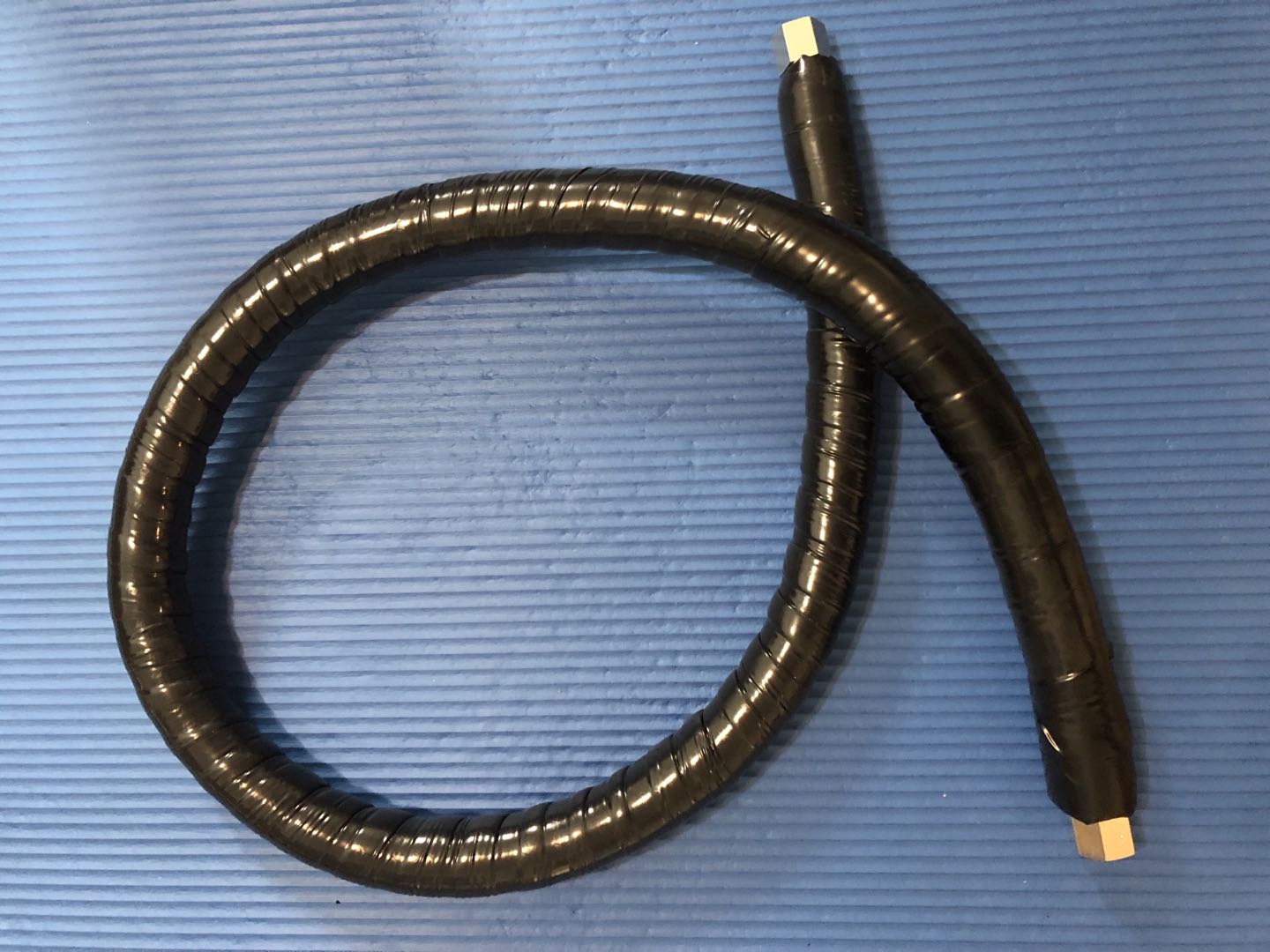

常規帶保溫套 液氮低溫軟管
液氮軟管


為(wei) 製冷設備補液的低溫軟管（定製補液接口）
低溫軟管

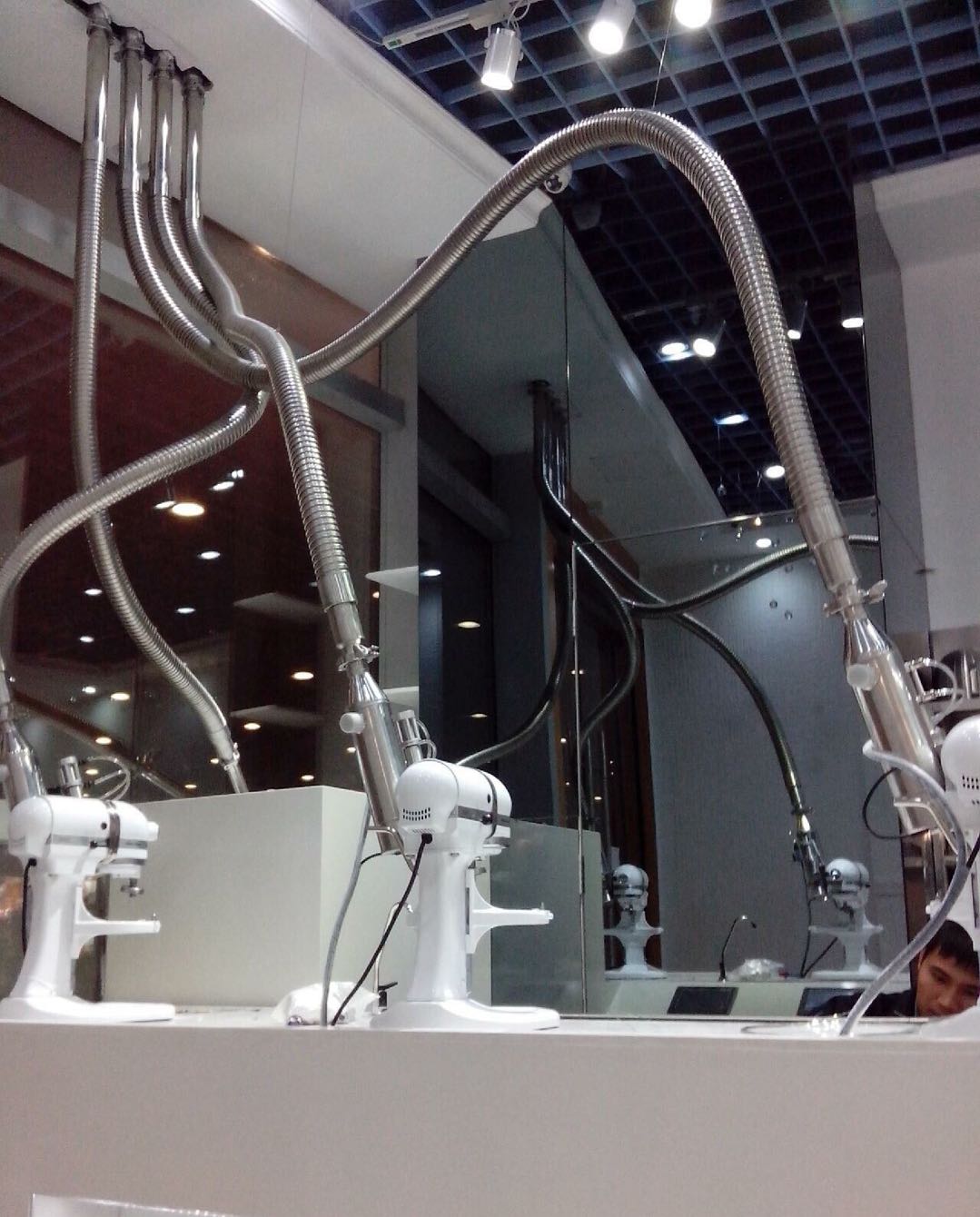

超長補液的真空夾層液氮低溫軟管
液氮真空軟管





raybey雷竞技官网全係產品提供一年免費售後服務
五年真空質保。
