氣相液氮罐

氣相液氮罐 YDD-750大容積氣相液氮罐

型       號   YDD-750
參       數
型號 YDD-750
托盤底部液氮量(L) 80
罐體幾何容積(L) 818
罐體有效容積(L) 783
罐體口徑（mm） 445
內部有效高度（mm） 828
罐體總高（mm） 1591
罐體空重（kg） 372

YDD-750生物樣本庫液氮罐氣相液氮罐係統是在吸收國外優(you) 秀產(chan) 品技術的精髓的基礎上大力創新，采用獨特的抽真空專(zhuan) 利技術和多層絕熱技術，確保極低的液氮蒸發損失率(<0.8%天)：所有的焊縫經過金屬探傷(shang) 和氦質譜儀(yi) 檢測，產(chan) 品100%經液氮嚴(yan) 格檢測，內(nei) 外桶材料均選用優(you) 質不鏽鋼製作。整個(ge) 生產(chan) 過程嚴(yan) 格按照ISO9001：2008和ISO13485：1996質量控製程序生產(chan) 。

技術參數：

型號 YDD-750
罐體參數
托盤底部液氮量(L) 80
樣本儲存空間容積(L) 627
罐體幾何容積(L) 818
罐體有效容積(L) 783
罐體口徑（mm） 445
內部有效高度（mm） 828
罐體外徑（mm） 1104
罐體總高（mm） 1591
罐體空重（kg） 372
罐體操作高度 1216
滿載總重量(KG) 1005
門寬要求&ge;mm 1124
日蒸發率% 1.25
電源電壓 220VAC、24VDC
0.5ml凍存管最大存儲數量
0.5ml標準凍存管數量 46800
5×5  0.5ml方提桶數量 8
10×10  0.5ml方提桶數量 24
5×5盒子數量 152
10×10盒子數量 456
0.5ml方提桶層數 19
5×5   0.5ml凍存盒尺寸 76*76*40
10×10  0.5ml凍存盒尺寸 134*134*40
5×5   0.5ml凍存架尺寸 82*84*42
10×10  0.5ml凍存架尺寸 142*144*42
2ml內旋式凍存管最大存儲數量
1.2、1.8、2ml內旋式凍存管數量 36400
5×5方提桶數量 24
10×10方提桶數量 8
5×5盒子數量 112
10×10盒子數量 336
方提桶層數 14
5×5   2ml凍存盒尺寸 76*76*54
10×10 2ml凍存盒尺寸 134*134*54
5×5   2ml凍存架尺寸 82*84*56
10×10 2ml凍存架尺寸 142*144*56
2ml小樣凍存盒最大存儲數量
2ml外旋式凍存管數量 14976
小樣凍存架數量 156
小樣凍存盒數量 1872
小樣凍存架層數 12
凍存盒尺寸 161*58*18
凍存架尺寸 163*62*23
5ml矮胖型凍存管最大存儲數量
5ml凍存管（矮胖型）數量 10296
3×3  5ml方提桶數量 8
6×6  5ml方提桶數量 24
3×3凍存盒數量 88
6×6凍存盒數量 264
5ml方提桶層數 11
3×3   5ml凍存盒尺寸 76*76*67
6×6   5ml凍存盒尺寸 134*134*67
3×3   5ml凍存架尺寸 82*84*70
6×6   5ml凍存架尺寸 142*144*70
5ml細長型凍存管最大存儲數量
5ml凍存管（細長型）數量 15008
5×5  5ml方提桶數量 8
9×9 5ml方提桶數量 24
5×5凍存盒數量 56
9×9凍存盒數量 168
5ml方提桶層數 7
5×5   5ml凍存盒尺寸 76*76*100
9×9   5ml凍存盒尺寸 134*134*100
5×5   5ml凍存架尺寸 82*84*102
9×9   5ml凍存架尺寸 142*144*102
麥管最大存儲數量
0.5ml細管（麥管）數量 253800
0.25ml細管（麥管）數量 585680
&Oslash;76圓提筒數量 112
&Oslash;63圓提筒數量 0
&Oslash;38圓提筒數量 24
圓提筒層數 5
層高 135
血袋最大存儲數量
血袋規格 總袋數 層數 血袋架數
25ml（791 OS/U) 3168 8 396
50ml（4R9951) 1888 8 236
200ml(DF-200) 560 5 112
250ml(4R9953) 920 5 184
500ml(4R9955) 680 5 136
700ml(DF-700) 272 4 68




YDD-750生物樣本庫液氮罐 氣相液氮罐

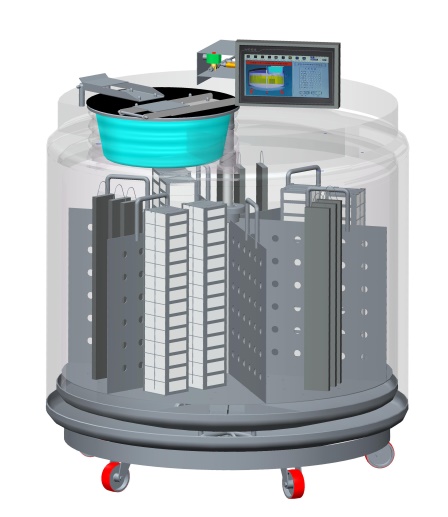

內(nei) 部結構：

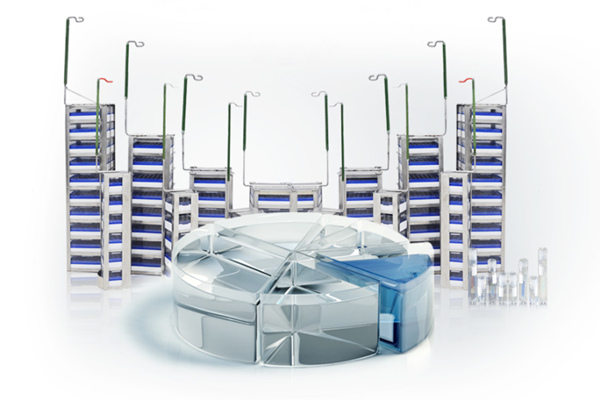

凍存管 存放提籃架


生物樣本和幹細胞、人類精子庫等液氮罐的氣相儲(chu) 存

        液氮罐儲(chu) 存樣本的時候冷卻的速度和方法對細胞活性和RNA完整性有重大影響，儲(chu) 存樣本會(hui) 影響樣本的質量，決(jue) 定樣本以後的使用可能性，因此氣相液氮庫將是生物樣本庫存儲(chu) 的未來主流方向，班德公司一直專(zhuan) 注於(yu) 生物樣本庫的建設，從(cong) 大量的生物樣本庫建設實踐中總結經驗，為(wei) 您優(you) 選出氣相液氮係統，本係統由不鏽鋼智能氣相液氮罐、液氮補給、數據管理係統等組成。儲(chu) 存樣本時候冷卻的速度和方法對細胞活性和RNA完整性有重大影響，儲(chu) 存樣本會(hui) 影響樣本的質量，決(jue) 定樣本以後的使用可能性，因此氣相液氮庫將是生物樣本庫存儲(chu) 的未來主流方向

   產(chan) 品特性：

① 可兼容氣相和液相儲(chu) 存模式；
② 多種容量可供選擇，最大程度滿足您的儲(chu) 存需求；
③ 單位占地麵積上存儲(chu) 更多樣本，降低存儲(chu) 成本；
④ 出色的溫度均勻性及穩定性；
⑤ 卓越的開蓋後溫度穩定性；
⑥ 先進的溫度、液位監控及報警係統，可聯網遠程監控；
⑦ 自動補給液氮係統，安全省力；
⑧ 微處理控製係統可永久保存運行數據；
⑨ 一鍵除霧功能，方便查找及取放樣品；
⑩ 多項人性化設計，操作舒適；
⑪ 可鎖定罐蓋，充分保證樣品安全；
⑫ 標配一體(ti) 式折疊台階和輔助工作台；
⑬ 產(chan) 品符合CE質量認證；
使用範圍：適用於(yu) DNA、RAN、幹細胞、血漿、精液、胚胎、各類組織器官等大批量生物樣本的長期保存。

一、液氮罐的智能化控製
(1)智能化的控製
　　自動、手動啟動/停止補充液氮功能
　　補液電磁閥控製保護功能
　　ONE FILL ALL FILL功能
　　安全補液功能
　　(2)高精度的數據采集 高精度采集溫度、液位高度、電池電量液氮蒸發損失率等數據。
　　(3)完善的報警功能：19種故障報警，報警方式采用屏幕閃爍顯示+聲光報警短信報警同時激發。

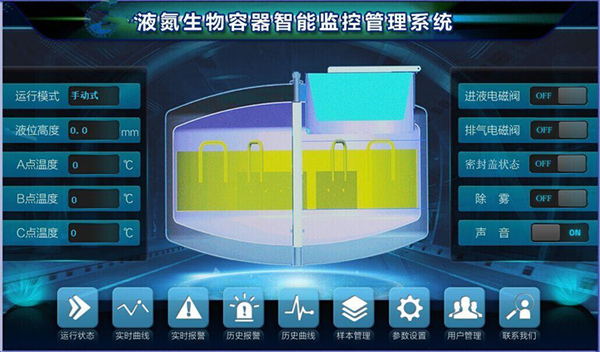

　　(4)方便的操作顯示
　　10寸高分辨率液晶屏觸摸屏顯示操作。
　　具備留言薄功能，能提示接班者查看上一班人員留言提示等;
　　(5)通信功能
　　標準的MODBUS協議。
　　提供1路獨立RS-485接口和以太網接口。
　　配備監控中心計算機軟件，實現集中監控所有生物容器。
　　(6)特殊功能
　　一鍵除霧功能。自動補液時，若監測到管路溫度高於(yu) 閥值自動打開放氣電磁閥釋放熱氣。

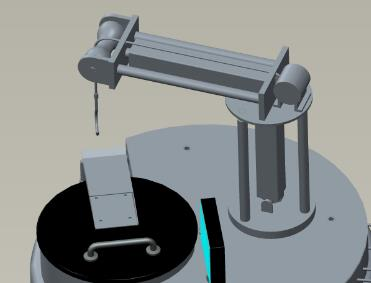

　　二、方提桶提吊裝置(可選配) 由於(yu) 提桶高度是13層，相對來說比較高也比較重，因此我們(men) 考慮設計了提升裝置來解決(jue) 提吊困難的問題。提桶需要提升700mm以上才能將提桶取出來，罐體(ti) 高度約1.4米，考慮到總高度問題，我們(men) 采用升降原理將提吊裝置的總高度做到最低。提升裝置底座可以手動任意位置選擇，提升機采用螺旋形式，采用電動點動的工作模式，當提升到需要的任意位置即可停止上升。提升機橫梁也采用螺旋形式，通過點動控製，伸到任意位置亦可停止。

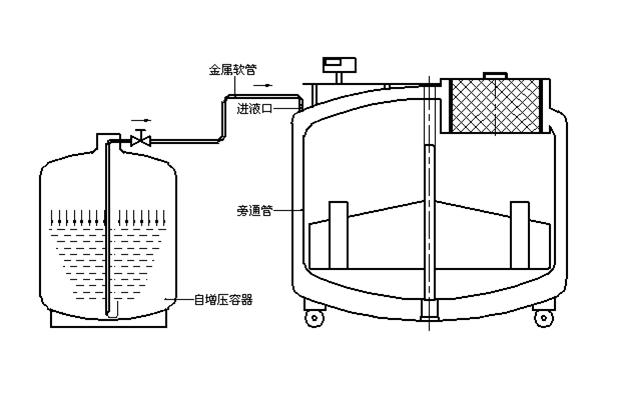

　　三、液氮供應係統&mdash;&mdash;液氮補給罐
　　液氮補給罐是利用管內(nei) 少量液氮氣化產(chan) 生壓力，使容器能自動排放液氮，從(cong) 而為(wei) 其他容器進行液氮的補充。外殼采用304奧體(ti) 低溫專(zhuan) 用不鏽鋼製作，兩(liang) 路多級安全係統，確保產(chan) 品使用安全可靠，閥門借口布局合理，操作安全方便。
　　補給罐與(yu) 液氮儲(chu) 存罐之間采用法蘭(lan) 真空軟管柔性連接.

補 給 罐

型號 參數（幾何容積L）
YDZ-200 200
YDZ-300 300
YDZ-500 500

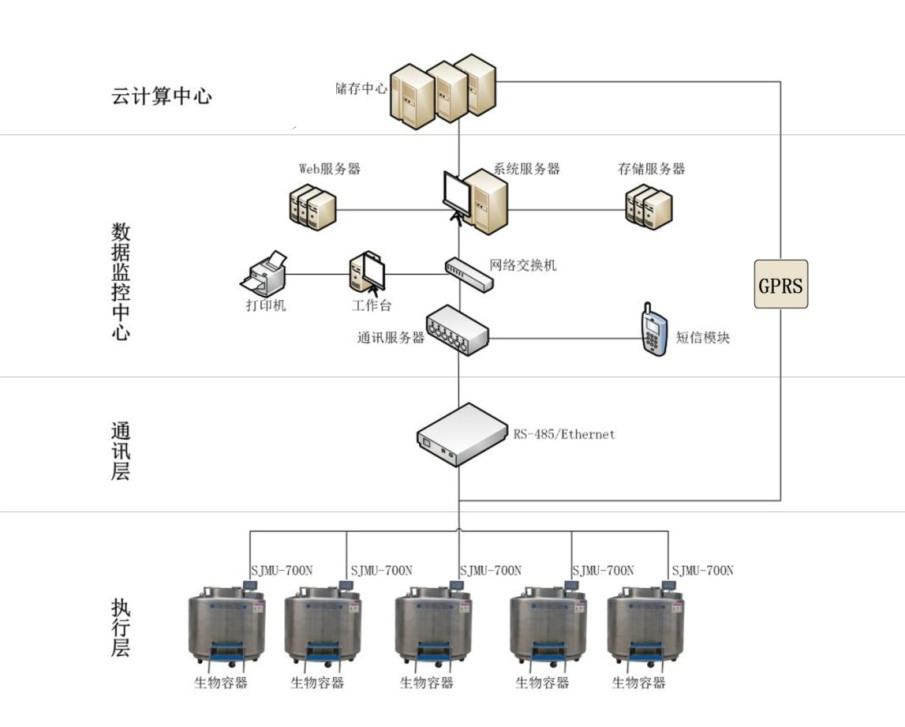

四、數據管理係統

數據管理係統主要特點：
　　(1)核心關(guan) 鍵數據保存不低於(yu) 25年。
　　(2)可方便接入其它類型數據監控係統。
　　(3)多重數據安全保護係統。
　　1、硬件：監控中心硬件由監控工作站、係統服務器、存儲(chu) 服務器、WEB服務器、路由器、打印機、在線式UPS、語音報警係統、短信報警係統、大屏幕液晶電視牆或電腦(可選)等組成。
　　2、軟件：係統軟件由三大模塊組成：
　　1、液氮罐監控：實時采集低位、高位溫度，檢測液位高度;根據液位值和溫度值自動開關(guan) 進液電磁閥;發送報警信息。
　　2、樣本管理：樣品進出入庫管理，樣本查詢。
　　2.1對於(yu) 單個(ge) 樣本，通過掃描凍存管上的二維碼即可調出樣本的相關(guan) 信息。取用時記錄取用人、取用時間、用量、用途等信息，生成並打印出取用登記表，供取用人簽字確認，也可一次批量取用。
　　2.2係統提供強大的樣本查詢功能。用戶可根據多種條件組合查詢樣本信息，查詢結果可以直接以預設格式打印出來，或是導出為(wei) Excel表格做進一步處理。
　　2.3提供空間整體(ti) 及凍存盒使用情況的直觀預覽，用圖塊代表試管，圖塊顏色表示位置占用及試管使用情況，提供用戶權限管理功能保障樣本信息安全。
　　2.4可實現係統互聯，自動將樣本庫標本對應的病理檢查結果歸檔到樣本庫係統中來，供樣本庫用戶參考方便用戶對樣本信息的錄入、檢索、篩選和調用進行。
　　3、安全監控(低氧報警、配電監控)：低氧報警：實時檢測庫區氧氣濃度並報警。配電監控：實時監控整個(ge) 生物樣本庫液氮存儲(chu) 區域的供用電狀況，確保任何電力故障在第一時間告知並做相應處理，確保對液氮罐自動化補液和故障報警。


生物樣本庫液氮罐 氣相液氮罐


raybey雷竞技官网全係產品提供一年免費售後服務
五年真空質保。
