YDD-1000氣相液氮罐-樣本庫細胞凍存容器

　　YDD-1000型班德BENDER氣相液氮罐有效容積達1014升，液氮日蒸發率僅(jin) 為(wei) 0.82L，最多能儲(chu) 存49500隻2ml內(nei) 旋凍存管。是大容量儲(chu) 存生物樣品和血液製品保藏的重要設備。25ml血袋最大儲(chu) 存量達到4320袋。

　　產(chan) 品技術特性：

　　①氣相液氮罐可兼容氣相和液相儲(chu) 存模式;
　　② 多種容量可供選擇，最大程度滿足您的儲(chu) 存需求;
　　③ 單位占地麵積上存儲(chu) 更多樣本，氣相液氮罐降低存儲(chu) 成本;
　　④ 出色的溫度均勻性及穩定性;
　　⑤ 卓越的開蓋後溫度穩定性;

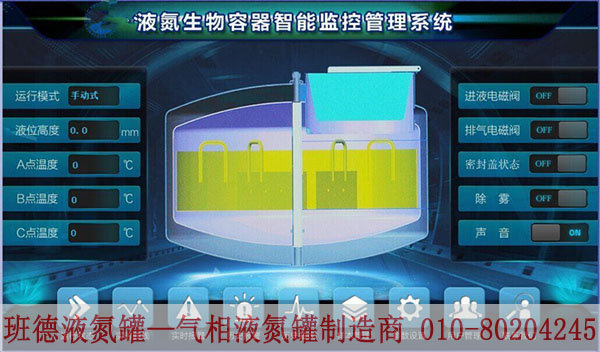

　　⑥ 先進的溫度、液位監控及報警係統，氣相液氮罐可聯網遠程監控;
　　⑦ 自動補給液氮係統，安全省力;
　　⑧ 氣相液氮罐微處理控製係統可永久保存運行數據;
　　⑨ 一鍵除霧功能，方便查找及取放樣品;
　　⑩ 多項人性化設計，操作舒適;
　　⑪ 可鎖定罐蓋，氣相液氮罐充分保證樣品安全;
　　⑫ 標配一體(ti) 式折疊台階和輔助工作台;
　　⑬ 產(chan) 品符合CE質量認證;

　　技術特征：

　　一 超低溫氣相液氮罐生物樣本庫具有自動測量與(yu) 控製的功能，通過低溫管道集中供液，降低操作的勞動強度，提高生物樣本的可靠性。利用遠程監控係統監控液氮容器的狀態，並通過監控室遠程發出  各項操作指令，氣相液氮罐同時具有數據的儲(chu) 存、打印、無線報警等功能。液氮凍庫內(nei) 安裝低氧報警係統，自動排風抽氣，防止操作環境的氧氣濃度過高而造成人員窒息的危險。氣相液氮罐係統廣泛的適用於(yu) 大型畜牧凍精站、醫院血庫、幹細胞儲(chu) 存中心、科研院所生物樣品儲(chu) 存中心等。



        結構特點：

　　1.外殼與(yu) 內(nei) 膽 內(nei) 膽與(yu) 外殼由上、下兩(liang) 個(ge) 封頭和中間直筒共三部分組成，均采用優(you) 質不鏽鋼材料製作，製作中配合嚴(yan) 格的工藝手段、氣相液氮罐先進的焊接設備，確保了焊接的可靠性及外觀質量。氣相液氮罐內(nei) 膽與(yu) 外殼的連接采用特殊設計的具有低導熱的連接支撐結構，在保證高強度的前提下，降低了固體(ti) 傳(chuan) 熱。

　　2.氣相液氮罐旋轉托盤 容器內(nei) 的旋轉托盤具有良好的結構，保證旋轉輕鬆方便。托盤按配備外提筒的數量劃分成 6 等份。托盤劃分的 6 個(ge) 區域按順序編有序號，氣相液氮罐可在托盤的旋轉柄上看到，便於(yu) 用戶對冷凍物品進行標識區分，不會(hui) 混淆。

　　3.進液閥組 進液閥組采用雙電磁閥結構設計，電磁閥漏液概率進一步降低，閥組配熱排放電磁閥，避免加液時熱氣進入罐體(ti) 中，氣相液氮罐最大程度的使樣品安全得到保證。

　　4.氣相液氮罐采用最先進的高真空多層絕熱技術，在內(nei) 膽外表麵間隔包覆數十層具有高反射率的反射物和高透氣率、導熱係數低、放氣率小的隔熱物，以獲得低的液氮日蒸發率。

　　5.氣相液氮罐真空夾層的抽真空采用先進的抽真空工藝，能獲得優(you) 良的高真空，並使放氣速率極低，產(chan) 品使用壽命不低於(yu) 5 年。

　　6.氣相液氮罐真空夾層內(nei) 裝填有經特殊活化工藝處理在低溫下吸附性能好的吸附劑，能保證產(chan) 品在使用期內(nei) 有更高的真空度。




氣相液氮罐使用方法


　　1.氣相液氮罐的液氮充裝 首次充裝液氮量不要超過托盤，待罐體(ti) 完全冷透後再將液氮加至設定高度，補液完成後靜置 24 小時，待罐體(ti) 溫度均勻後再放入儲(chu) 存樣本。

　　2.霧氣清除 氣相液氮罐由於(yu) 容器口徑大，揭開蓋塞時，容器口部的冷空氣與(yu) 外界空氣接觸，會(hui) 造成空氣中水蒸汽凝結成霧，妨礙視線，空氣濕度高時，尤為(wei) 嚴(yan) 重，甚至完全看不見容器內(nei) 部，給正常操作氣相液氮罐帶來很大困難。這時可用小型電動吸塵器來吸淨霧氣，具體(ti) 操作方法為(wei) ：將吸塵器的吸氣口對著霧氣，開啟吸塵器，霧氣即被吸除，

　　   如圖所示。也可采用儀(yi) 器上一鍵除霜功能，但這個(ge) 功能會(hui) 增大液氮消耗量。

　　

           圖 3 霧氣清除示意圖

　　3.氣相液氮罐內(nei) 膽的洗滌與(yu) 幹燥 氣相液氮罐經長期使用後，內(nei) 部的潮濕氣體(ti) 逐漸積蓄成冰粒，附著在內(nei) 容器壁上，另外，掉落到內(nei) 容器底部的吸管及雜物也會(hui) 逐漸增多，從(cong) 而對貯存的生物製品造成不利的影響，因此需對容器進行洗滌並清除雜物，氣相液氮罐洗滌周期一般為(wei) 1~2 年(用戶可酌情自定洗滌周期)。洗滌前應先將貯存在容器內(nei) 的吸管或氨瓶轉移到其他容器，並將液氮排盡，內(nei) 膽恢複到常溫。洗滌時可將容器水平臥置，用洗滌劑水溶液對容器托盤和底部進行清洗，清洗後，對殘留的水用毛巾擦幹淨。再用電熱鼓風機將熱氣(溫度不高於(yu) 50℃)從(cong) 液氮進液接口吹入容器內(nei) 進行幹燥。

　　4.硬件設備連接與(yu) 運行

　　1)自增壓容器或低溫管道與(yu) 氣相液氮罐的連接 將液氮輸送管一端連接在液氮生物容器後部的接頭上，另一端連接在自增壓容器或低溫管道上，液氮容器輸入壓力不應超過 0.2MPa。

　　2)連接電源線在儀(yi) 器上設有電源輸入及控製輸入輸出的專(zhuan) 用航空接插件。用戶的電源線選用不小於(yu) 2.5mm 平方銅芯線。接地保護線選用 2.5mm 平方銅芯線與(yu) 地可靠連接。如果用戶不設置保護接地線(僅(jin) 有觸保器實現漏電保護)，則用戶必須按電力係統規範要求，為(wei) 本設備專(zhuan) 門設置保護接地裝置與(yu) 本殼體(ti) 聯接。在雷電多發地區，必須有防雷保護措施。如此，可以起到防止雷電對微機元器件可能造成的破壞。

　　注意：請將本機與(yu) 大地可靠連接，防止觸電事故的發生!

　　3)試機

　　首次使用(或長時間沒用)先將控製係統電源打開，進入係統設置菜單，在設備測試欄，手動開啟電磁閥，用幹燥氮氣將係統管道中的雜質吹出(大約 3分鍾)，以免堵塞電磁閥而影響正常運行，重複幾次效果最佳。

　　注意：手動開啟電磁閥試驗完畢後要記住手動關(guan) 閉。

　　4)運行根據凍品需要的溫度決(jue) 定放入凍品的時間，關(guan) 閉罐蓋，打開電源，選擇運行模式，設備開始工作，控製係統進入監控狀態，係統實時顯示液氮罐內(nei) 的溫度變化。

　　六、安全操作注意事項及常見故障

　　1.容器屬高真空產(chan) 品，運輸、安裝、使用時應小心謹慎，避免碰撞。

　　2.初次充裝液氮時，應先充入少量液氮(約 100L)預冷，接近熱平衡後(氣化不劇烈)，再充注液氮。

　　3.皮膚接觸到液氮，會(hui) 造成凍傷(shang) ，操作時應注意以下幾點：(1)一定要戴上皮手套，不可露出手腳;

　　(2)不可穿長統鞋，避免液氮掉進鞋內(nei) ;

　　(3)不能赤手接觸旋轉柄、頸口等低溫部位，轉動旋轉柄時最好使用其他工具撥動;

　　(4)充裝液氮時宜在通風良好的地方進行，若在室內(nei) 進行，則應開啟門窗，以免發生因缺氧而造成的窒息事故。

　　4.容器的真空封口塞為(wei) 活連接，可以在容器遭受意外破壞，液氮進入夾層空間，急劇汽化增壓時，將封口塞衝(chong) 開，形成泄壓口，排放出氮氣，起到爆破片的作用，可確保產(chan) 品使用的安全可靠。嚴(yan) 禁取下真空封口罩和對真空封口接頭進行任何操作，如發現該接口處有任何人為(wei) 的開啟和操作痕跡，由此造成的一切損失，本公司概不負責。

　　5.運輸時應將容器放置於(yu) 靠前車廂板位置，用粗繩固定牢固，不可碰撞與(yu) 擦傷(shang) 容器，嚴(yan) 禁在滿載液氮和冷凍物品的情況下車運輸。

　　6.容器底部裝有 4 隻高強度腳輪，可在內(nei) 裝液氮和冷凍物品的情況下，方便地在室內(nei) 做短距離移動，室內(nei) 移動時應小心謹慎，切不可猛推猛移，防止碰撞。嚴(yan) 禁在室外凹凸不平的地麵移動。

　　7.不允許在產(chan) 品表麵施焊。
