低溫管道

液氮真空管路（液氮罐專用）

型       號
參       數

DN10~DN100

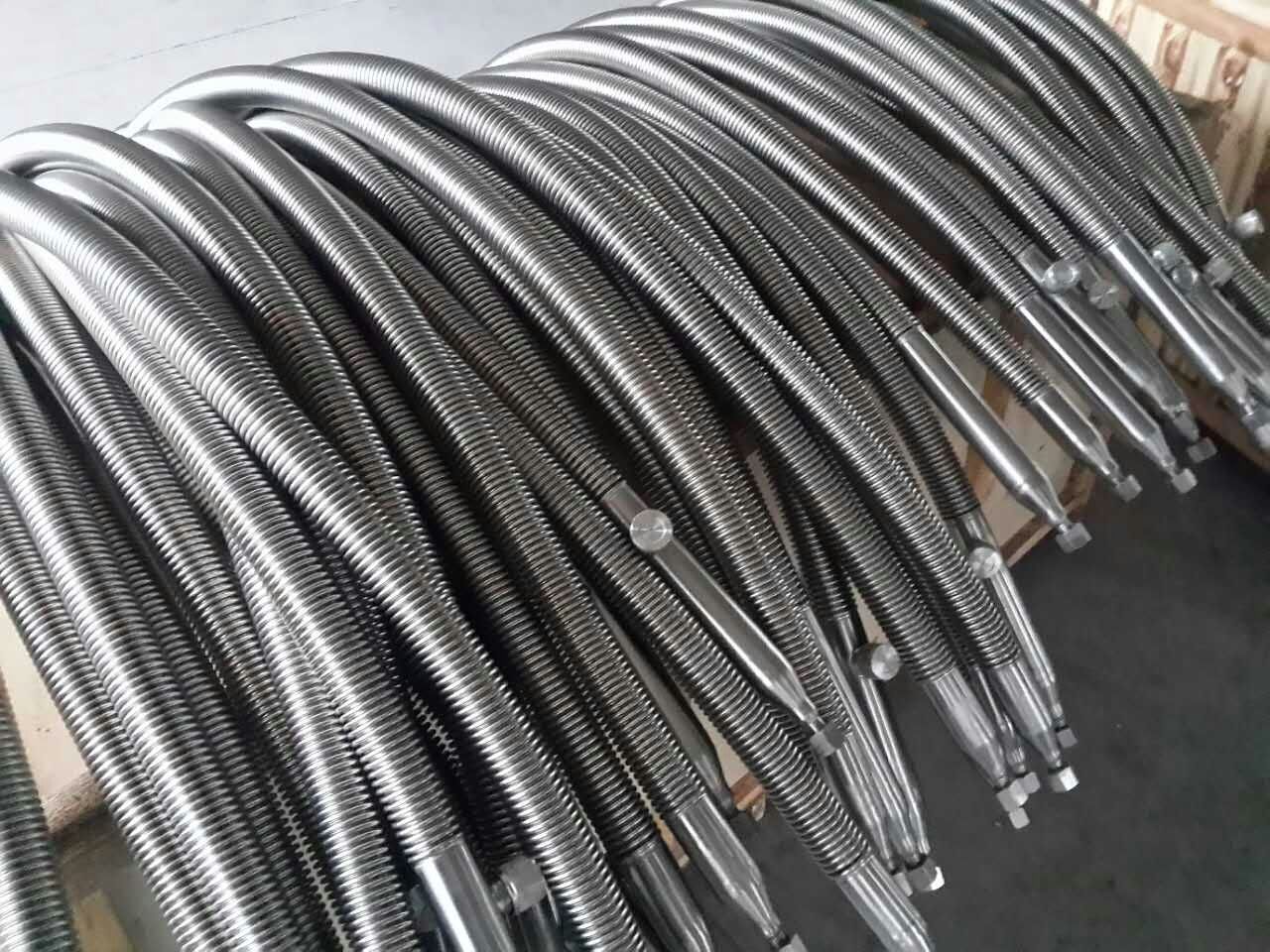

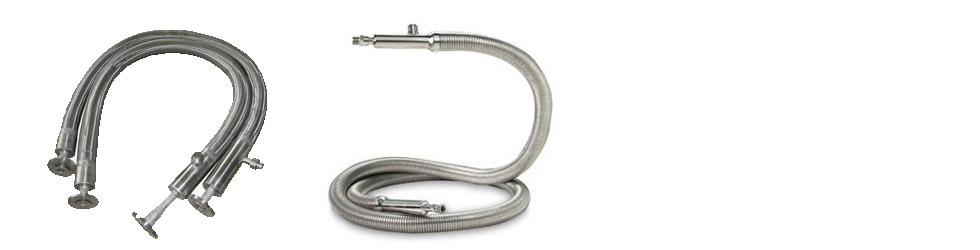

液氮真空管路低溫軟管

低溫軟管接頭可按用戶需求定製

 真空管軟管特點
●真空軟管可以按現場情況調整供液係統位置，真空軟管彎曲半徑小
●保冷效果好，使用時軟管外表不結水，不結霜
●真空軟管兩(liang) 端配以貯槽和槽車專(zhuan) 用快速接頭
●有特殊需求的客戶定製特殊結構形式的真空絕熱軟管

真空管軟管選材
●內(nei) 外層均為(wei) 特種優(you) 質不鏽鋼金屬軟管（SUS304）
●夾層中采用目前先進的專(zhuan) 用多層絕熱材料
●導熱係數低的支撐


液氮真空管路管軟管運用
●真空管軟管主要運用：槽車充排液體(ti) ；貯槽與(yu) 低溫用液設備之間硬連接的轉換；真空硬管與(yu) 低溫用液設備之間的轉換。
●真空管運用行業(ye) ：工業(ye) 氣體(ti) 、醫學、生物學，電子、航空、汽車，餐館、飲料等行業(ye) ，輸送液氮（LIN）、液氬（LAr）、液氧(LOX)、液化天然氣(LNG)。



液氮真空管路技術參數
高真空多層絕熱低溫液體(ti) 輸送軟管技術參數

管道規格
(mm)		 公稱通徑 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
內  管 ф10 ф15 ф20 ф25 ф32 ф40 ф50 ф65 ф80 ф100
外  管 ф34 ф15 ф52 ф64 ф84 ф84 ф104 ф125 ф150 ф185
工作壓力 根據用戶需要設計  ≤3.2MPa
設計溫度 -270℃
工作介質 LO2、LN2、LAr、LH2、LHe
內、外筒材質 SUS304
結構形式 高真空多層絕熱
夾層壓力 ＜0.004Pa
管道真空漏率 ＜2×10-10PaL/S
使用環境溫度 -30℃～50℃
內管強度試驗 根據工作壓力進行
氣密性試驗 根據工作壓力進行
設計依據 1．根據國家有關標準和Q/XLT001-2008標準
2．按用戶提供的低溫液體輸送管道係統布置圖要求進行







raybey雷竞技官网全係產品提供一年免費售後服務
五年真空質保。
