一   液氮罐杜瓦瓶質量型液位計

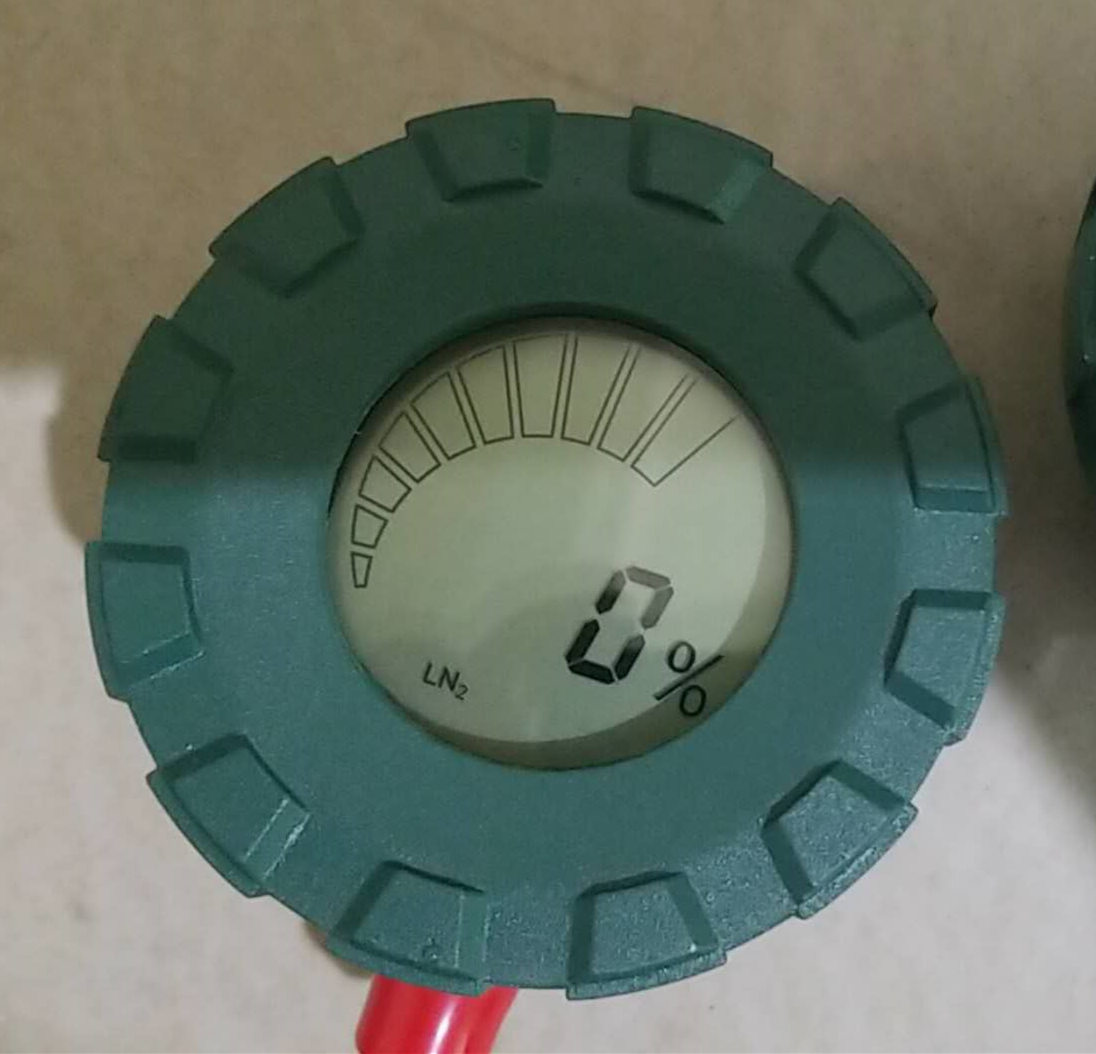

　　液氮罐質量液位計是利用低溫介質容器內(nei) 部質量測量並顯示百分比的數顯液位計。主要應用於(yu) 各類低溫容器液氮罐，液氬，液氧。杜瓦瓶的液位顯示及精確測量上。

二、 什麽(me) 是質量型液位計?
杜瓦瓶液氮罐數顯質量液位計是可以精確測量和顯示罐內(nei) 液體(ti) 介質質量的儀(yi) 表。調整介質類型後，測量精度不受介質變化的影響。液位計由質量型傳(chuan) 感器，電纜，電極引出器、鎧裝電纜、帶液晶顯現屏的變送器等部件組成。


液氮罐杜瓦瓶質量型液位計技術參數:

傳(chuan) 感器主體(ti) 材料： 304不鏽鋼
顯示儀(yi) 殼體(ti) 材料：鑄鋁
電池供電：3.6VDC
量       程：0~100m
測量介質：LNG、LO2、LN2、Ar、CO2、N2O等
顯示單位：%、kg、t、L
精       度：±1.5%
外觀尺寸：φ 84x57(顯示儀(yi) )mm
環境溫度：顯示儀(yi) –40℃～+85℃    傳(chuan) 感器 -200℃～+200℃
環境濕度：＜90%RH
液晶尺寸：Φ46mm
防護等級：IP67
防爆等級：ExiaⅡBT4Ga
重       量：約0.44kg
介質切換：非接觸無按鍵菜單操作


三、 液氮罐杜瓦瓶質量型液位計的產(chan) 品特點
　　1. 數顯質量型液位計測量準確度高，同比性能高於(yu) 差壓型液位計，完全可作為(wei) 液體(ti) 轉運及銷售出入庫的精確參考依據。誤差極小。195L的杜瓦瓶絕對誤差值不超過1.5kg。
　　2. 儀(yi) 表集成變送器，可以達成信號傳(chuan) 輸功能，集成遠程傳(chuan) 輸接口，可以實現遠程傳(chuan) 輸及報警功能。
　　3. 產(chan) 品長期使用下穩定性好。在改變內(nei) 部儲(chu) 存液體(ti) 介質的情況下，校準後精度不受影響。
　　4. 直接安裝後校準使用，不需其他操作，不存在誤操作而損壞儀(yi) 表的風險，滿足實時測量的要求。而差壓型液位計在使用中需要正確操作，如操作不是按照“先開平衡閥，後開氣相管(低壓側(ce) )、液相管(高壓側(ce) )閥門，再關(guan) 閉平衡閥，等待儀(yi) 表數據穩定後讀取”的操作次序，就會(hui) 有損壞儀(yi) 表的風險或等待很長時間才能讀取數據的麻煩。
　　5. 產(chan) 品整機儀(yi) 表一體(ti) 化安裝方便快捷。主要適合在液氮罐低溫杜瓦瓶，集裝箱，罐車，快易冷等儲(chu) 罐上安裝使用。
　　6. 數顯質量液位計不受瓶內(nei) 液位晃動變化影響，不存在虛假液位。差壓液位計需要氣相和液相引壓管，采用這種間接測量原理決(jue) 定了在補液和用液的循環中，會(hui) 產(chan) 生虛假液位，幹擾操作人員正確讀取液位數據。

四、液氮罐杜瓦瓶數顯質量型液位計的測量精確度
　　通過與(yu) 磅秤進行對比試驗，測量精度在0.2%fs～2.0%fs。
　　在15%～100%液位範圍內(nei) ，測量精度不低於(yu) 0.5%fs。
　　以195L的杜瓦瓶為(wei) 例，經多家企業(ye) 稱重對比試驗發現，在液氮充裝至滿瓶的6次測試對比中，其最大絕對誤差值不超過1.5kg。

五、質量型液位計有哪些功能
　　◎可直接顯示罐內(nei) 質量公斤數或質量百分比;
　　◎可自帶電源持續工作2～3年;
　　◎可提供設備的位置信息，運行軌跡;達成監控模式
　　◎可有線輸出4～20mA的信號或485信號，能無線輸出GPRS信號;
　　◎可就地調校或遠程調校;調0調滿罐安裝操作校準
　　◎可自行診斷故障;遠程操作修改監控
　　◎可設置高低液位報警限製;
　　◎測量介質可變更;調整介質。
　　◎可實現雙向通訊。

六、液氮罐杜瓦瓶數顯質量型液位計適用的介質和設備種類

七、 質量型液位計的工作原理
采用新型的射頻阻抗電路及矢量測量方法，工作原理如下圖：

　　上圖中，虛部映與(yu) 液位相關(guan) 的電容參數，實部反映與(yu) 介質溫度相關(guan) 的電導參數，通過發射高頻信號並接受回波，再由嵌入式微處理器把多個(ge) 參量進行運算後，得到不依賴溫度的變化而變化的溫度的補償(chang) 係數和不隨介質組分變化而變化的介質組分補償(chang) 係數，最終合成得到罐內(nei) 準確的質量數值，並在此原理的基礎上開發了質量型液位計。數字顯示屏可以直接顯示儲(chu) 罐內(nei) 介質的質量(或容積百分比或質量百分比)。該技術已經在2014年的LNG船用罐中率先應用。測量精度不受液麵波動的影響，不受介質組分變化的影響，不受介質溫度變化的影響。
八、質量型液位計如何安裝?
　　在低溫容器製造時，質量型液位計由設備生產(chan) 企業(ye) 安裝、調試後出廠，用戶不需要再做任何安裝或調試工作。如客戶單定數顯質量液位計,也可以在出廠後為(wei) 客戶安裝質量型液位計. 在設備生產(chan) 企業(ye) 的安裝示意圖如下：
　　1. 杜瓦瓶、迷你罐用質量型液位計的安裝

　　2. 臥式、立式儲(chu) 罐、罐箱用質量型液位計的安裝
